Intelligentes Handling aus dem Hause Rundfunk Gernrode

Die intelligenten Handlingmodule aus dem Hause Rundfunk Gernrode verketten nicht nur diverse Produktionsabläufe. Sie sind zu dem energieeffizient, anwenderfreundlich und variantenreich erweiterbar.  Damit werden  Leiterplattenhandlings von Beladen über Transport, Pufferung und Entladen abgedeckt.

pb500 adc

PB-500/1-ADC Antistatic Dedusting Conveyor

Um die Basisqualität für das Bedrucken von Leiterplatten in SMD-Technik bei weiterhin zunehmender Miniaturisierung zu gewährleisten ist die Eingangsqualität von entscheidender Bedeutung.

Da bei Anlieferung der Leiterplatte die entsprechende Qualität nicht immer gewährleistet ist, wird zu deren Sicherung eine professionelle Reinigung zwingend erforderlich. Hierfür wurde der Antistatic Dedusting Conveyor PB-500/1-ADC entwickelt.

Die Einsatzcharakteristik ist die berührungslose antistatische Reinigung von Leiterplatten während des Transports mit dem 3-Phasen-System:

  1. Messung der elektrostatischen Aufladung
  2. Gesteuerte Ladungsneutralisierung durch ionisierte Luft
  3. Absaugung der neutralisierten Staubpartikel
  4. Erneute Messung der elektrostatischen Aufladung und Freigabe zur Weiterverarbeitung

Die gereinigten und ladungsneutralen Leiterplatten werden in Reinraumqualitätzum Lotpastendruck weitergeleitet. Damit wird der gesamte SMD-Prozess verbessert - für Bestückung mit μBGA, 01005 bis 0402 Bauelemente unverzichtbar. Der Reinigungsprozess findet in einer abgeschirmten Atmosphäre statt, so dass bei der Übergabe zum Lotpastendrucker keine Neuverschmutzung möglich ist.

lpe 1m

Leiterplatten-Eingabestation LPE-1M

Leiterplatten-Eingabestation zur Beladung von Produktionsanlagen, wie SMD-Bestückungssysteme, Schablonendrucker, Testsysteme, Reflowlötsysteme uvm., für die automatische Leiterplattenfertigung. Diese Station zeichnet sich durch ihren kompakten Aufbau aus. Der Ablauf erfolgt nach Startfreigabe automatisch. Der erforderliche Magazinaustausch (voll/leer) wird optisch und akustisch angezeigt. Die Signalisierung der Vorwarngrenze kann über das Bedienpanel eingestellt werden.

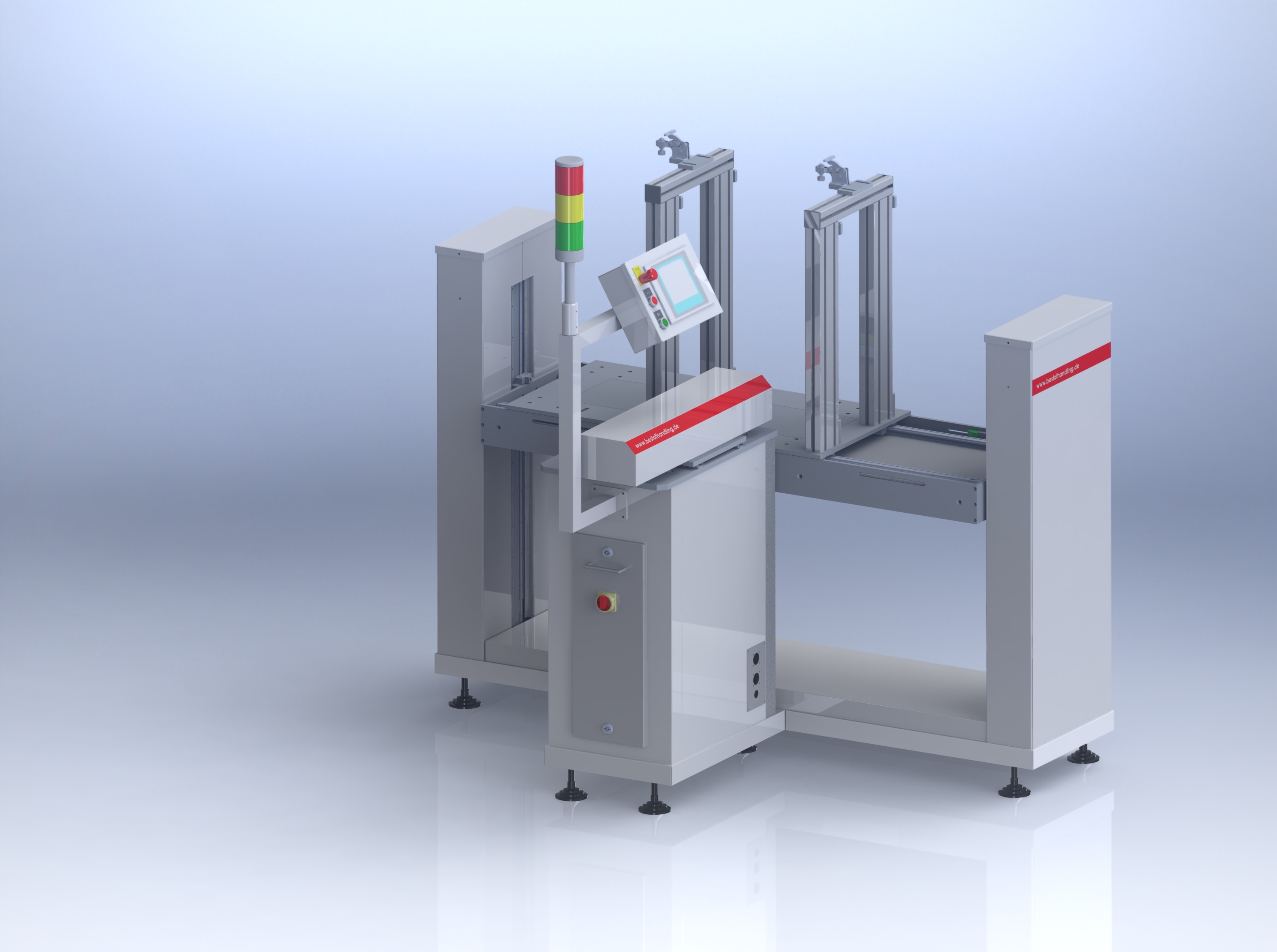

Weitere Module zur Eingabe: LPE-2M, LPE-3M, LPE-ST, LPEA-2M

pb500 1pb500 2pb500 3

Puffer- und Inspektionsbänder PB-500/1

Puffer– und Inspektionsbänder dienen dem Transport und der Übergabe von Leiterplatten zwischen den Produktionsanlagen bzw. Handlingsystemen. Das Transportband besteht aus einem Segment von 500 mm Länge. Das Modul kann als Pufferstrecke (1 Leiterplatte), als Inspektionsplatz oder zur Be– und Entladung von Produktionsanlagen eingesetzt werden. Im Inspektionsbetrieb erfolgt der Weitertransport nach einer Kontrolle oder Nacharbeit der Leiterplatten durch ein Quittiersignal.

Weitere Module: PB-500/2, PB-500/3, PB-500/3-AP, PB-1000/1-AP

lpa 2m qv vs

Leiterplatten-Ausgabestationen LPA-2M/QV

Leiterplatten-Ausgabestation zur Entladung von Produktionsanlagen, wie SMD-Bestückungssysteme, Schablonendrucker, Testsysteme, Reflowlötsysteme uvm., für die automatische Leiterplattenfertigung. Die 2 Magazine befinden sich auf einem Wechseltisch. Damit ist ein Magazinwechsel ohne Produktionsstopp gegeben und es ist eine einfache „Gut-Schlecht-Sortierung“ nach Testsystemen möglich.

Weitere Module zur Ausgabe: LPA-1M, LPA-3M, LPEA-2M
