INSPEKTIONSSYSTEME

8800TH

THT AOI für die Lötstelleninspektion

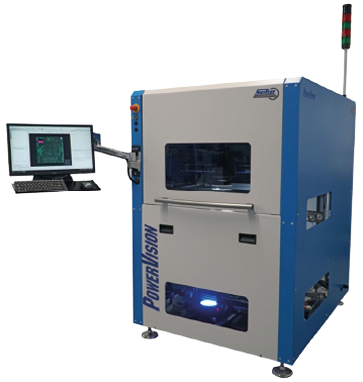

Die SEHO PowerVision steht für die schnelle, automatische, optische Inspektion und ist speziell für THT-Prozesse ausgelegt



Wenn innovative Ideen gefragt sind, ist SEHO Ihr Partner: Je nach Fertigungsanforderung kann das AOI System individuell Kameras mit orthagonalem Strahlengangkonfiguriert werden: Zur Bestückkontrolle vor einer Wellen- oder Selektiv-Lötanlage oder zur Lötstelleninspektion nach dem Wellen- oder Selektiv-Lötprozess oder als Kombination beider Prüfaufgaben, platzsparend in nur einem Modul. Als Stand-Alone-Variante kann die PowerVision flexibel in jede vollautomatische Produktionslinie eingebunden werden.

Darüber hinaus kann das System in viele Selektiv-Lötanlagen von SEHO direkt integriert werden und bietet damit ganz spezielle Vorteile.

Eigenschaften

LP Größe
bis 600 x 508 mm

Prüfgeschwindigkeit
max. 35cm²/sek

Höhenbereich
Unterseite: 35mm
Oberseite: 130mm

Prüfmöglichkeiten
  • Bauteil: Präsenz, Polarität
  • Lötstelle: unbenetzt, zu wenig benetzt, Lötbrücken, fehlender Pin, fehlender Miniskus, Lotperlen, abgeschwemmtes Bauteil

Besonderheiten

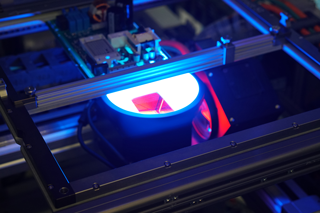

Orthogonales Kamerasystem und Multispektrales Beleuchtungskonzept

Garantiert eine schnelle und sichere Analyse ohne Beugungseffekte im Randbereich des Kamerasichtfeldes.
• geringer Platzbedarf ermöglicht Parallelisierbarkeit der Kamera-Beleuchtungseinheiten, um Taktzeiten zu reduzieren
• leichte Interpretierbarkeit des Bildes
• geringer Einfluss von Leiterplattendurchbiegungen
• Unabhängigkeit von der Drehlage der Bauelemente
• keine Abschattung durch benachbarte Bauteile

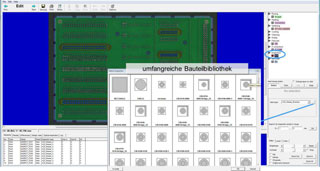

SEHOvision

• automatische Prüfplanerstellung für die optische Inspektion unter Verwendung von CAD-Daten und Bauteilbibliothek sowie automatischer Inspektionssuche
• Speicherung der Fehlerbilder und aller zugehörigen Informationen in einer Datenbank
• Heatmap der Bestück- und Lötfehler, zur schnellen Prozessoptimierung
• Trendanzeige der Bestück- und Lötfehler, zur gezielten und schnellen Prüfprogramm-optimierung
• Offline Programmierung

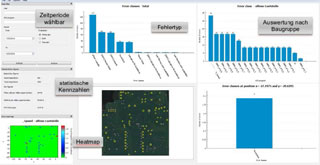

SEHOverify & SEHOspc

• Visualisierung & Auswertung aller detektierten Fehler
• Kontinuierliche Überwachung der Lötergebnisse um etwaige Abweichungen im Produktionsprozess und Serienfehler identifizieren zu können

Spezifikationen

SEHO PowerVision

Höhenbereich Unterseite: 35mm
Oberseite: 130mm
Kamerasystem

Bestückkontrolle: Farb-Industriekamera mit 5MP (Auflösung: ca. 25µm)
Lötstelleninspektion: Farb-Industriekamera mit 18MP (Auflösung: ca. 14µm oder 11µm)

LP Arbeitsbereich bis 600 x 508mm
LP- Dicke 0.8mm bis 4mm
Transferschnittstelle / Transport Smema, automatische Breitenverstellung, pneumatische Klemmung
Spannungsversorgung AC 230V / 400V
Druckluftanschluss mind. 6 bar
Positioniereinheit Portal-Spindelachsensystem
Benutzersystem Windows 10 IoT Enterprise 64-Bit 2019 LTSC, Full HD LED Monitor, Tastatur und Maus
Maschinen-Maße (B/T/H) 1150 x 1554 x 1688mm
